FM Base Assembly
![](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/rf062900_fm-base-assembly.png?sfvrsn=813fa606_4/RF062900_FM-Base-Assembly.png)
![part 39](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-41.png?sfvrsn=e88c874f_4)
![part 39](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-40.png?sfvrsn=76ab70a7_4)
![part 39](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-39.png?sfvrsn=efcd341e_4)
![part 38](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-38.png?sfvrsn=c5b1bf68_4)
![part 37](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-37.png?sfvrsn=23bbade0_4)
![part 36](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-36.png?sfvrsn=b02a3c61_4)
![part 35](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-35.png?sfvrsn=4a809b8a_4)

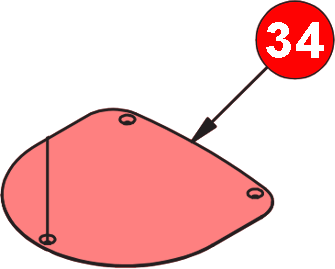

![part 34](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-34.png?sfvrsn=2be22ac5_4)

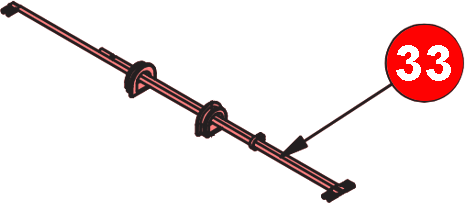

![part 33](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-33.png?sfvrsn=6c068536_4)
![part 32](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-32.png?sfvrsn=f6993d89_4)
![part 31](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-31.png?sfvrsn=3919500c_4)

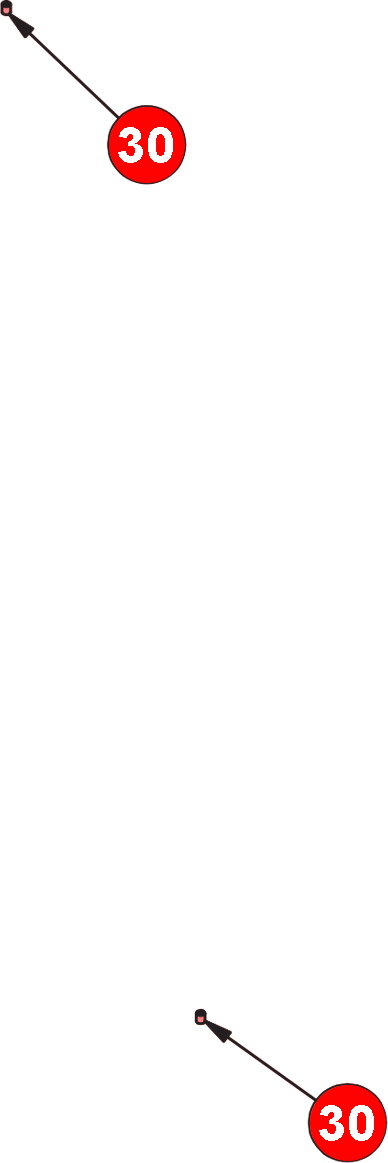

![part 30](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-30.png?sfvrsn=fc441864_4)
![part 20](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-29.png?sfvrsn=d662f257_4)
![part 28](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-28.png?sfvrsn=b9c5fa72_4)
![part 27](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-27.png?sfvrsn=b09984cb_4)
![part 26](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-26.png?sfvrsn=27136b45_4)

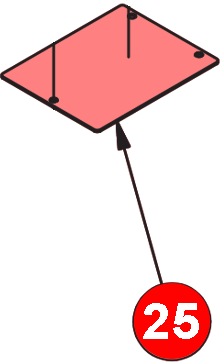

![part 25](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-25.png?sfvrsn=63182db6_4)
![part 24](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-24.png?sfvrsn=7ce0e51b_4)
![part 23](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-23.png?sfvrsn=20362423_4)
![part 22](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-22.png?sfvrsn=62f99dfa_4)
![part 21](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-21.png?sfvrsn=b2baaea6_4)
![part 20](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-20.png?sfvrsn=efd06f65_4)
![part 19](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-19.png?sfvrsn=eac65ead_4)
![part 18](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-18.png?sfvrsn=a1c6e3a7_4)
![part 17](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-17.png?sfvrsn=263455d0_4)
![part 16](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-16.png?sfvrsn=de8ba6cc_4)
![part 15](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-15.png?sfvrsn=1608338f_4)
![part 14](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-14.png?sfvrsn=e9314ea_4)
![part 13](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-13.png?sfvrsn=76b9e8ee_4)

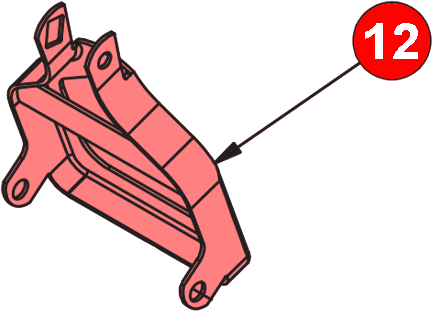

![part 12](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-12.png?sfvrsn=81fc772b_4)
![part 11](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-11.png?sfvrsn=3fade1b4_4)

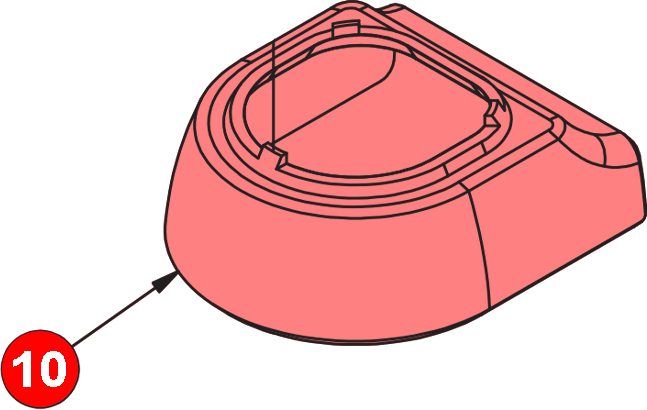

![part 10](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-10.png?sfvrsn=c0eb3fe3_4)
![part 9](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-9.png?sfvrsn=8189657d_4)

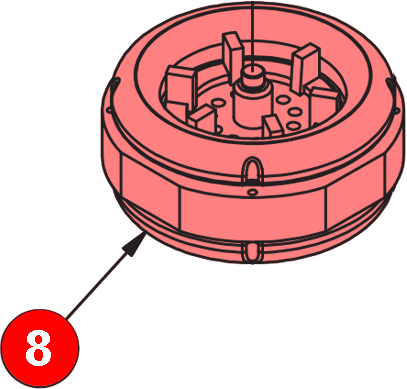

![part 8](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-8.png?sfvrsn=3620a849_4)
![part 7](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-7.png?sfvrsn=db938bb_4)
![part 6](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-6.png?sfvrsn=468ea1a_4)
![part 5](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-5.png?sfvrsn=a18d4f3f_4)
![part 4](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-4.png?sfvrsn=797ef381_4)
![part 3](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-3.png?sfvrsn=d6e0cdbe_4)
![part 2](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-2.png?sfvrsn=cad25fd5_4)
![part 1](/images/default-source/parts-gui-app/fm-rotary-main-asmb-rf062900/fm-rotary-main-assembly-rf062900-1.png?sfvrsn=6407669a_4)
Item | Part Number | Description | Qty | Item | Part Number | Description | Qty | |

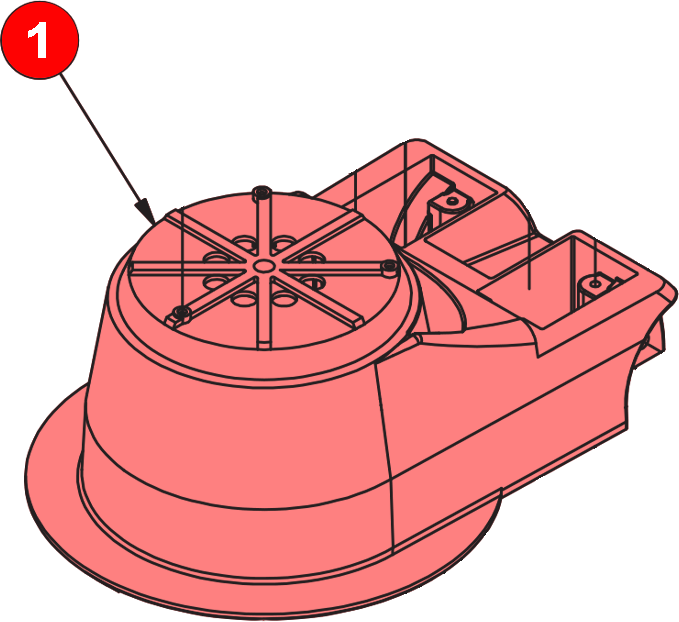

1 | 24502C | HOUSING-MAIN FM1500-2000 | 1 | 22 | 980603 | WASHER, LK 10 EXT TOOTH | 4 | |

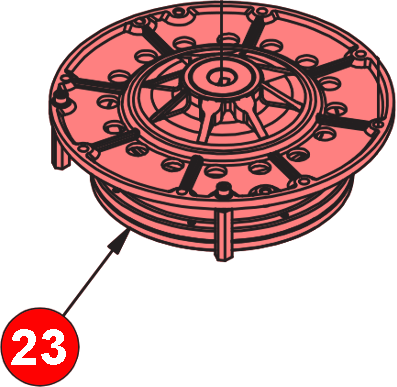

2 | 501142 | BUSHING FM | 2 | 23 | 503542 | GEAR UNIT ASM FM | 1 | |

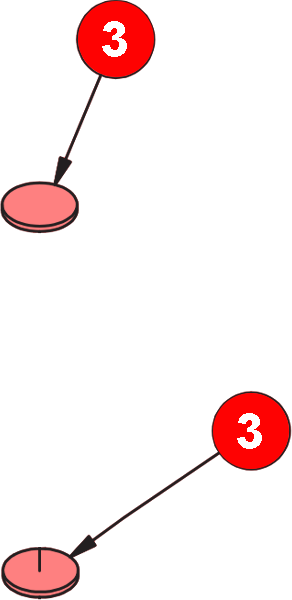

3 | 502403 | FM17 CUSHION CAPACITOR | 2 | 24 | 501141 | BUSHING LINK ARM | 2 | |
4 | 502402 | FM17 CAPACITOR 115V | 1 | 25 | 502342 | COVER MAIN HSG BOTTOM FM | 1 | |
5 | 504740 | INSULATOR ELBOW FM | 1 | 26 | 857557 | STRAIN RELIEF R042 | 1 | |

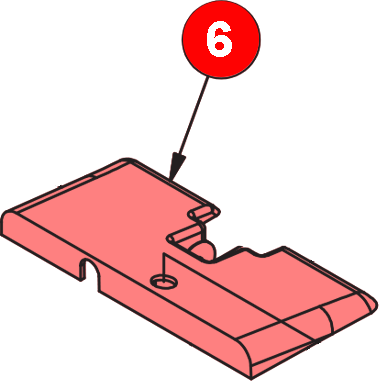

6 | 22105A | COVER MAIN HOUSING FM | 1 | 27 | 501345 | PLUG BUTTON 25/32 FM | 1 | |
7 | 902550 | BEARING, BALL, 6203 | 1 | 28 | 66636A | PLATE-STRAIN RELIEF | 1 | |
8 | 40658A | FIELD AND ROTOR KIT | 1 | 29 | 170667 | CONNECTOR, WIRE NUT, 74B, YELLOW | 2 | |
9 | 506842 | PLUG FM | 1 | 30 | 962233 | SCR 1/4-20 X 5/16 ST ST KNURL | 2 | |
10 | 31237B | BUMPER MAIN HSG. | 1 | 31 | 509806 | WIRING DIAGRAM FM-15-17 | 1 | |

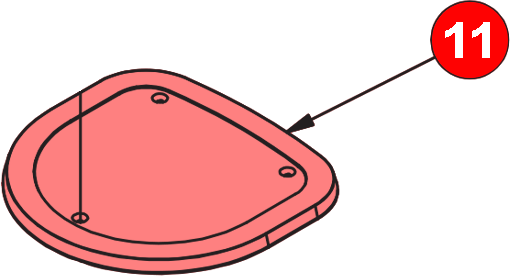

11 | 22106A | COVER-DRIP | 1 | 32 | 980675 | WASH- .190IDX X .406OD EX TH | 1 | |
12 | 500342 | ARM ADJUSTING WELDT | 1 | 33 | 40254A | HARNESS WIRE CAPACITOR FM | 1 | |
13 | 962727 | SCREW, 8-32 X 1/2 PN ST TP23 PH | 3 | 34 | MP498000 | PLATE, NAME, LABEL, FM | 1 | |

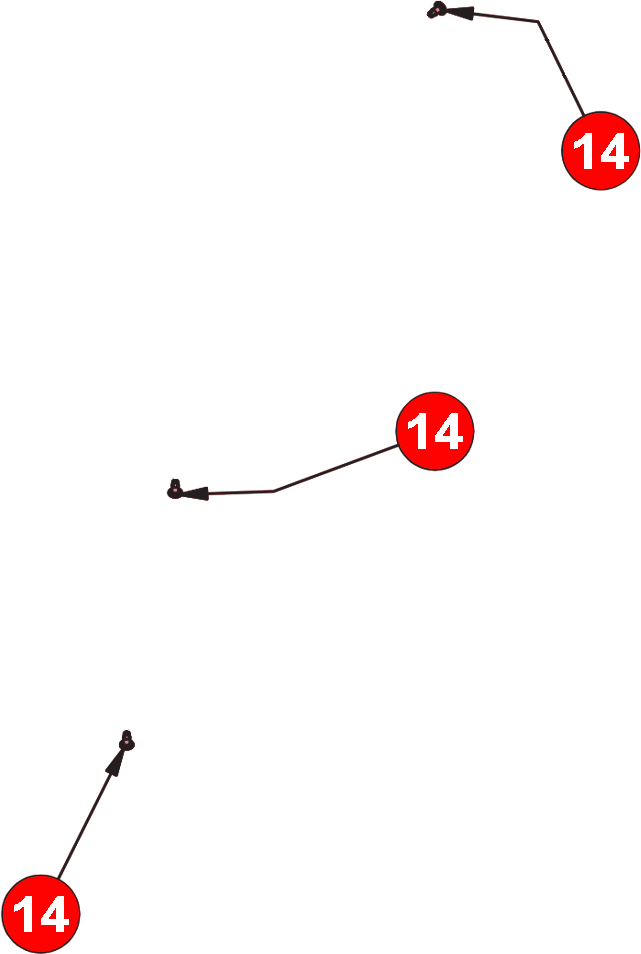

14 | 962826 | SCREW 10-24X 3/8 PN ST TP F PH | 6 | 35 | 502304 | FM17 COVER CAPACITOR | 1 | |

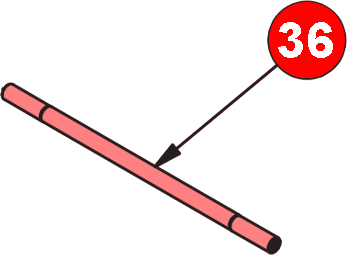

15 | 318303 | SPRING, LOAD, 76 | 1 | 36 | 507741 | SHAFT, WHEEL | 1 | |
16 | 509240 | TONGUE, HANDLE TUBE | 1 | 37 | AS112400 | SWITCH, START, 125V, 25A | 1 | |
17 | 506740 | PIN HANDLE PIVOT FM | 1 | 38 | 85614A | SCREW 8-32X3/4 PAN HD | 1 | |
18 | 962337 | SCREW 1/4-20 X 1/2 SC ST CAP | 5 | 39 | MP556800 | BRACKET, START SWITCH, FM | 1 | |
19 | 85310A | SCREW 10-24 X 2 PAN HD | 4 | 40 | 962330 | SCREW 6-32 X 3/8 PAN HD | 2 | |
20 | 962892 | SCREW, 1/4-20 X 3/4 PN ST | 8 | 41 | 920065 | NUT, 8-32, ESNA 22NM-82 | 1 | |
21 | 980614 | WASHER, LOCK, 1/4, EXT. TOOTH | 8 | 42 | sa388900 | RELAY, MOTOR, START (115V ONLY) (NOT SHOWN) | 1 |
