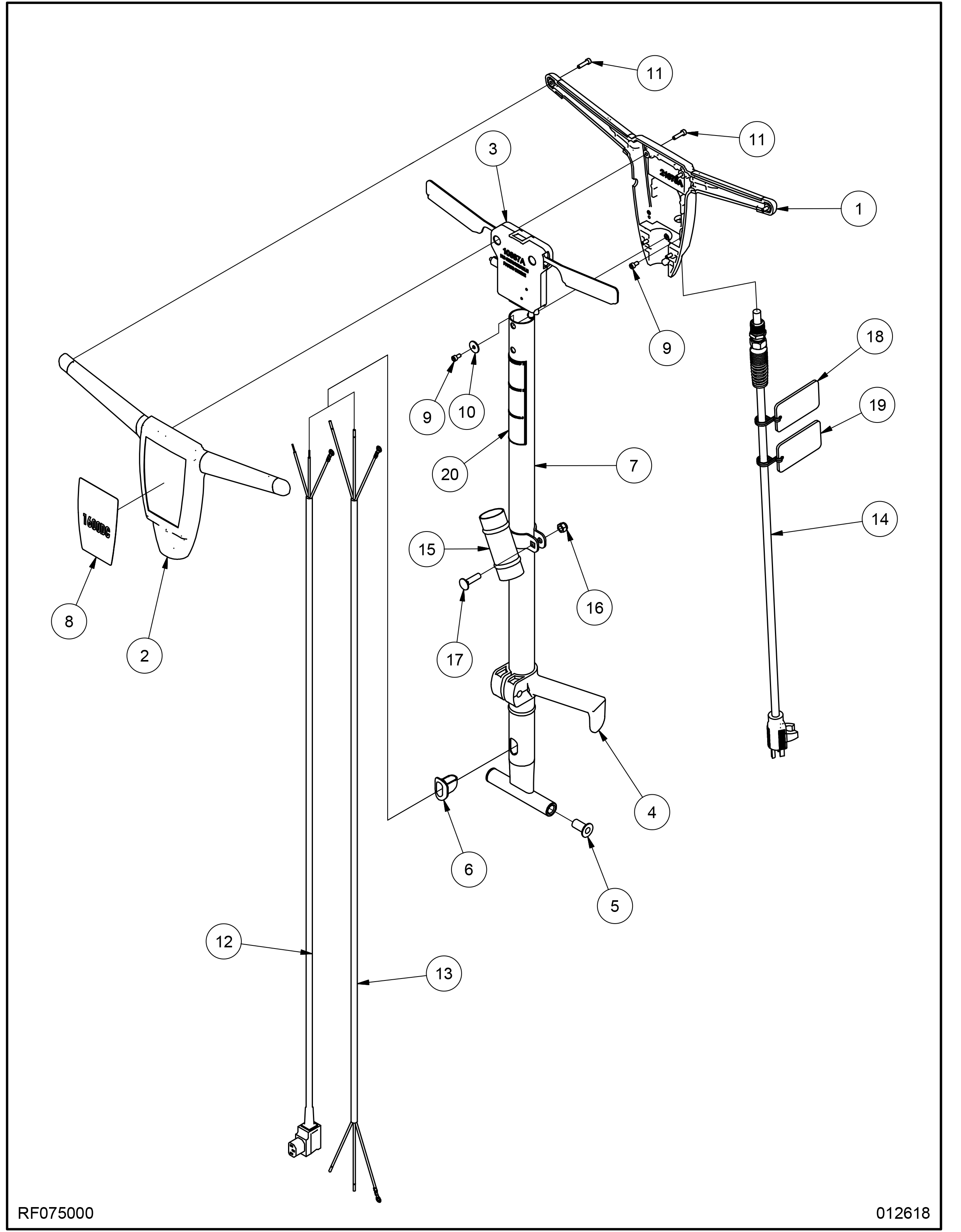

Sander 1600 Handle Assembly
![](/images/default-source/parts-gui-app/sander-1600-rfo75000-handle-assembly/sander-1600-rotary-rf075000-handle-assembly.png?sfvrsn=4aa2ef42_0)
![part 18](/images/default-source/parts-gui-app/sander-1600-rfo75000-handle-assembly/sander-1600-rotary-rf075000-handle-assembly-20.png?sfvrsn=d900a9b2_0)
![part 18](/images/default-source/parts-gui-app/sander-1600-rfo75000-handle-assembly/sander-1600-rotary-rf075000-handle-assembly-19.png?sfvrsn=dc396aa8_0)
![part 18](/images/default-source/parts-gui-app/sander-1600-rfo75000-handle-assembly/sander-1600-rotary-rf075000-handle-assembly-18.png?sfvrsn=6681b15_0)
![part 17](/images/default-source/parts-gui-app/sander-1600-rfo75000-handle-assembly/sander-1600-rotary-rf075000-handle-assembly-17.png?sfvrsn=2ecad28_0)
![part 16](/images/default-source/parts-gui-app/sander-1600-rfo75000-handle-assembly/sander-1600-rotary-rf075000-handle-assembly-16.png?sfvrsn=b5590b0c_0)
![part 15](/images/default-source/parts-gui-app/sander-1600-rfo75000-handle-assembly/sander-1600-rotary-rf075000-handle-assembly-15.png?sfvrsn=21a2f4aa_0)
![part 14](/images/default-source/parts-gui-app/sander-1600-rfo75000-handle-assembly/sander-1600-rotary-rf075000-handle-assembly-14.png?sfvrsn=3720eac1_0)
![part 13](/images/default-source/parts-gui-app/sander-1600-rfo75000-handle-assembly/sander-1600-rotary-rf075000-handle-assembly-13.png?sfvrsn=545ff1d0_0)
![part 12](/images/default-source/parts-gui-app/sander-1600-rfo75000-handle-assembly/sander-1600-rotary-rf075000-handle-assembly-12.png?sfvrsn=f6a26380_0)
![part 11](/images/default-source/parts-gui-app/sander-1600-rfo75000-handle-assembly/sander-1600-rotary-rf075000-handle-assembly-11.png?sfvrsn=83a661c8_0)
![part 11](/images/default-source/parts-gui-app/sander-1600-rfo75000-handle-assembly/sander-1600-rotary-rf075000-handle-assembly-11-1.png?sfvrsn=630f2525_0)
![part 10](/images/default-source/parts-gui-app/sander-1600-rfo75000-handle-assembly/sander-1600-rotary-rf075000-handle-assembly-10.png?sfvrsn=47348518_0)
![part 9](/images/default-source/parts-gui-app/sander-1600-rfo75000-handle-assembly/sander-1600-rotary-rf075000-handle-assembly-9.png?sfvrsn=ca31c165_0)
![part 8](/images/default-source/parts-gui-app/sander-1600-rfo75000-handle-assembly/sander-1600-rotary-rf075000-handle-assembly-8.png?sfvrsn=42ab1f5a_0)
![part 7](/images/default-source/parts-gui-app/sander-1600-rfo75000-handle-assembly/sander-1600-rotary-rf075000-handle-assembly-7.png?sfvrsn=755fd2f5_0)
![part 6](/images/default-source/parts-gui-app/sander-1600-rfo75000-handle-assembly/sander-1600-rotary-rf075000-handle-assembly-6.png?sfvrsn=7d925681_0)
![part 5](/images/default-source/parts-gui-app/sander-1600-rfo75000-handle-assembly/sander-1600-rotary-rf075000-handle-assembly-5.png?sfvrsn=57813c53_0)
![part 4](/images/default-source/parts-gui-app/sander-1600-rfo75000-handle-assembly/sander-1600-rotary-rf075000-handle-assembly-4.png?sfvrsn=1b7b30d8_0)
![part 3](/images/default-source/parts-gui-app/sander-1600-rfo75000-handle-assembly/sander-1600-rotary-rf075000-handle-assembly-3.png?sfvrsn=dca3a02c_0)
![part 2](/images/default-source/parts-gui-app/sander-1600-rfo75000-handle-assembly/sander-1600-rotary-rf075000-handle-assembly-2.png?sfvrsn=f8c722f_0)
![part 1](/images/default-source/parts-gui-app/sander-1600-rfo75000-handle-assembly/sander-1600-rotary-rf075000-handle-assembly-1.png?sfvrsn=7fd6078_0)
ITEM | PART NUMBER | QTY | DESCRIPTION | ITEM | PART NUMBER | QTY | DESCRIPTION | |

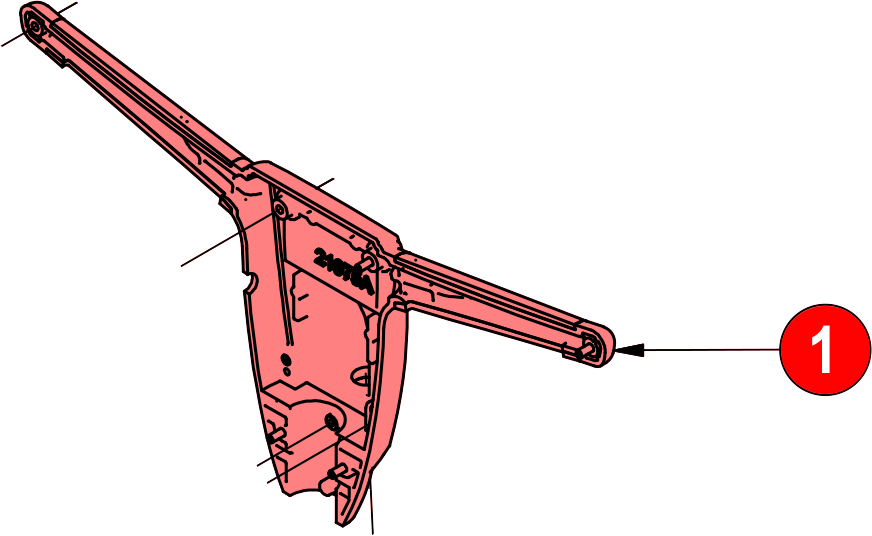

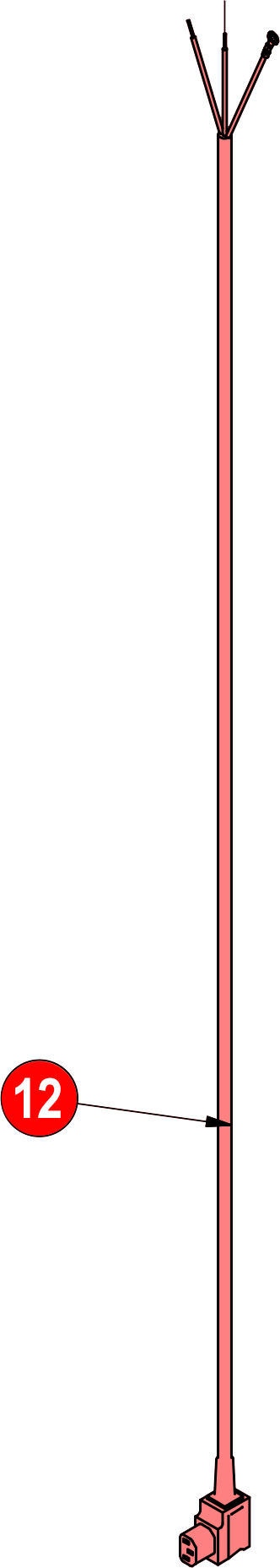

1 | 21075A | 1 | HANDLE, REAR - CFP | 12 | AS029300 | 1 | CORD, INTERCONNECT, LAMP | |

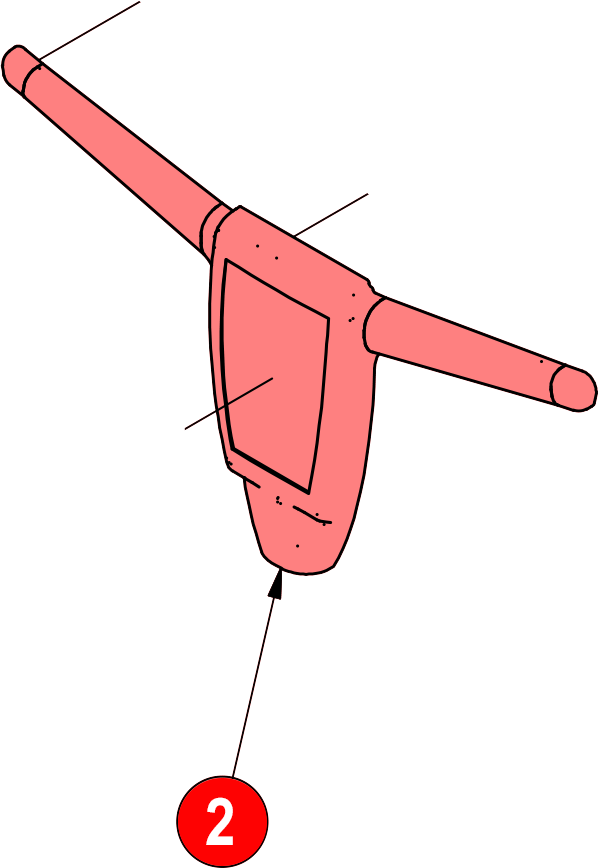

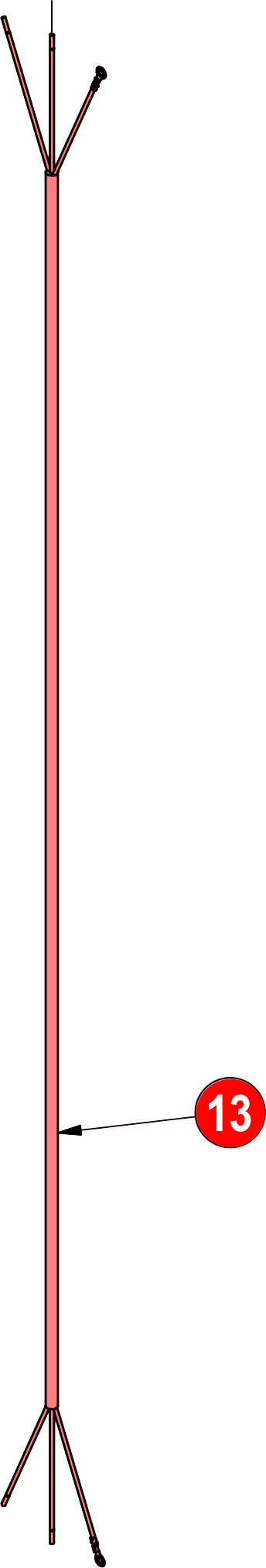

2 | 21074A | 1 | HANDLE, FRONT - CFP | 13 | AS029400 | 1 | CORD, INTERCONNECT, 1600 | |

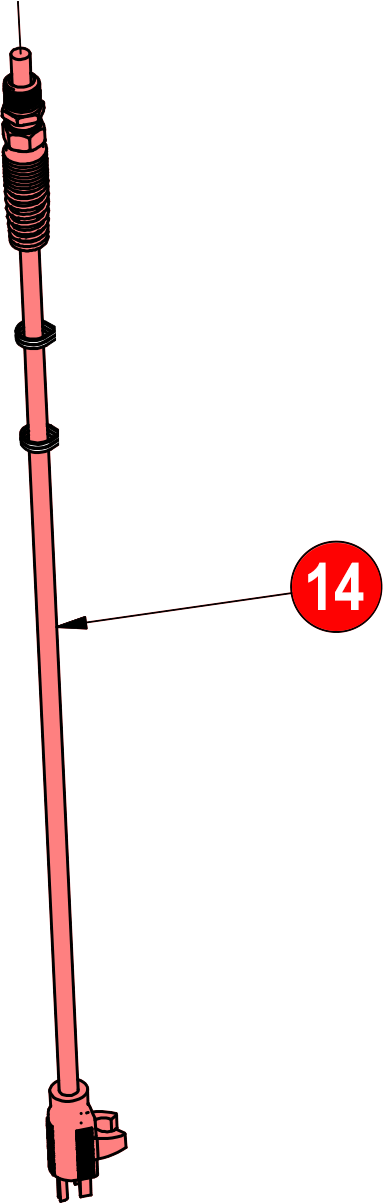

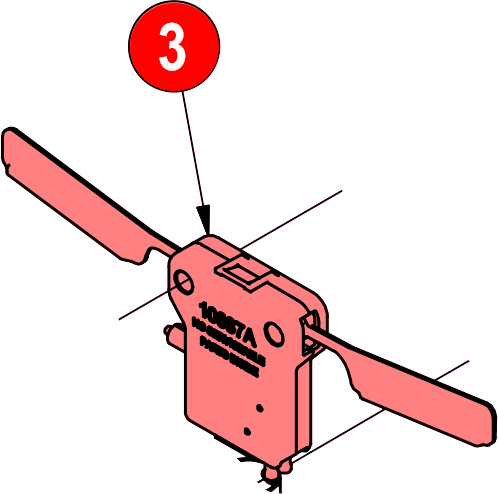

3 | 10687A | 1 | MODULE INTERLOCK ASM | 14 | AS029800 | 1 | CORD, POWER, 14/3, 50FT, ASM. | |

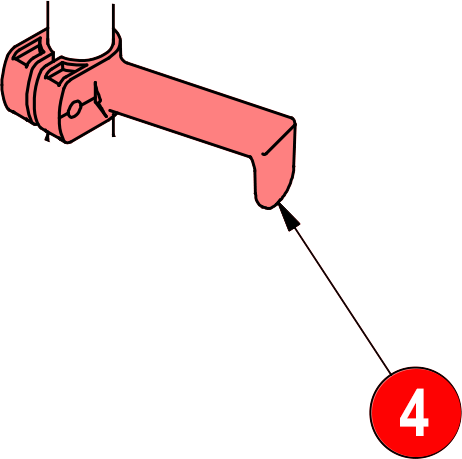

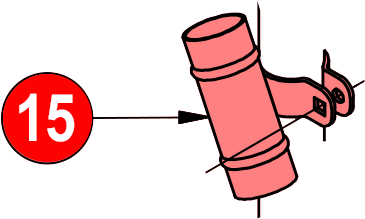

4 | 50781A | 1 | CLAMP HANDLE C2K | 15 | 10304A | 1 | ADAPTER, HOSE, SANDER, WELD. | |
5 | 50794A | 2 | BUSHING NYLON C2K | 16 | 920110 | 1 | NUT, 5/16-18 HEX LOCK | |
6 | 50796A | 1 | BUSHING CORD C2K | 17 | 88643A | 1 | BOLT, CARRIAGE, 5/16-18 X 1 1/2 | |

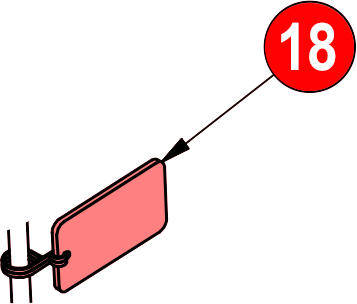

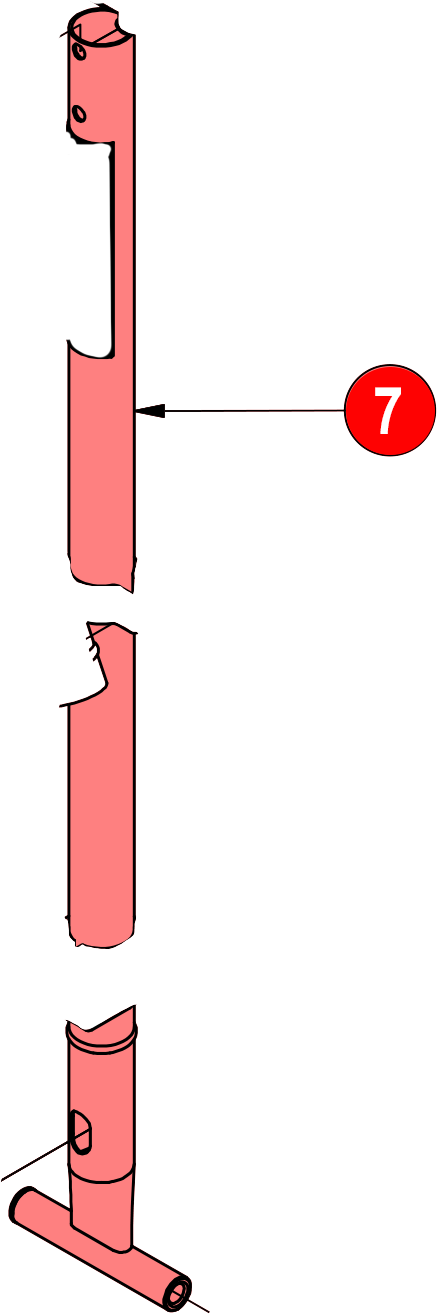

7 | AS029500 | 1 | TUBE, HANDLE, 1600 | 18 | 70175A | 1 | TAG WARNING ENG-SPN | |

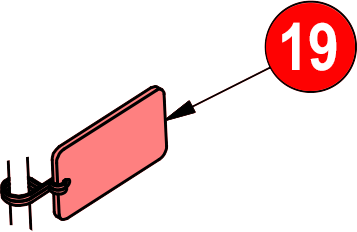

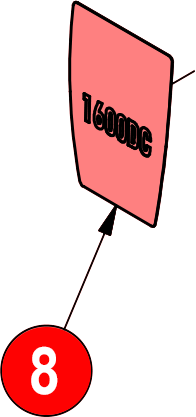

8 | AS029900 | 1 | DECAL, HANDLE, SANDER 1600DC | 19 | 70175A-FR | 1 | TAG WARNING ENG-FRN | |

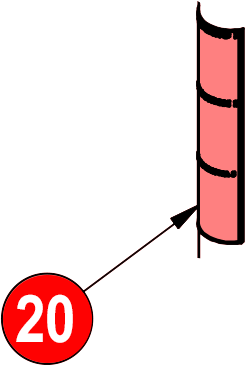

9 | 80290A | 2 | SCREW 10-32 X 3/8 HRCS | 20 | 71347A | 1 | LABEL CCA WARNING | |
10 | 80291A | 1 | WASHER FLAT 10 TYPE B WIDE | 21 | 47709A | 2 | TERMINAL, 1/4 FIFQD 12-10 GA. *(NOT SHOWN) | |
11 | 80284A | 6 | SCREW 10-32UNF X .75 HRCS |
